庆铃100P压缩式垃圾车

庆铃100P压缩式垃圾车
销售经理:黄经理 QQ咨询新的价格吧!
购车电话:138-7288-6980(微信同号)
微信二维码:
温馨提示:公司保留更改产品参数的权利,车型配置及价格终以合同为准!!

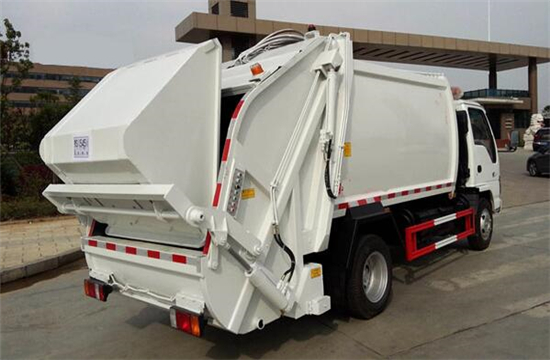

车身外观
参数配置

庆铃4吨压缩式垃圾车底盘配置:五十铃130马力发动机(4KH1-TCG4O),五十铃MSB5档箱,冷暖空调,前桥2-2.5吨,后桥4.8吨,700-16胎,USB收音机,方向助力(轴距2490除外),车架172,油刹带真空助力泵,轿车化内饰。

       庆铃4吨压缩式垃圾车上装配置:压缩垃圾箱体,改进型外观设计,液压动力,电控操作,方便可靠,容积5-6方,带污水收集箱,保修三万公里。

(备注: 此车带免征公告,上牌时不用交购置税,同时尾部可以加装挂桶翻转机构。)

压缩式垃圾车性能


压缩倍率

3-4倍

压缩密度

0.8-0.9T/M3

垃圾箱容积

5立方

填装时间

≤15秒

提升循环

≤15秒

卸料时间

≤23秒

发动机

五十铃130马力

压缩方式

双向压缩

选装配置 翻转斗、挂桶架、PLC自控
   选装配置:
        驾驶室加装空调,尾部进料翻转架或翻转斗,PLC一键操控系统。 随车附件:随车工具1套、各类密封圈及垫片若干、整车说明书、保修手册、整车合格证、底盘合格证、上户发票、免征图册。

        垃圾箱:
        垃圾箱体边采用3mm碳钢板,底板采用4mm碳钢板,箱体容积6.0-8.0(标准容积)立方米,箱体打骨架加强,后推板式垃圾箱(选择安装挂桶翻转机构或垃圾斗翻转机构)
压缩式垃圾车 产品主要技术资料
产品名称: 压缩式垃圾车 外型尺寸(mm): 6450,6600,6650,6800,6950×1960×2600
底盘型号: QL1070A5HAY 货厢尺寸(mm): ××
总 质 量 :(kg) 7300 接近/离去角(° ) 24/12
额定质量:(kg) 2120,1920,1800 前悬/后悬(mm): 1015/2075
整备质量:(kg) 5050,5250,5370(Kg) 高车速(km/h): 110
排放标准: GB17691-2005国Ⅴ,GB3847-2005
底盘参数
底盘型号: QL1070A5HAY 轴荷: 2580/4720
轴 数: 2 燃油种类: 柴油
轴 距(mm): 3360 前 轮 距(mm): 1504
驾驶室乘人数: 2 后 轮 距(mm): 1425
轮 胎 数: 6 弹簧片数: 8/6+5
轮胎规格: 7.00-16 14PR,7.00R16 14PR
整车说明: 1,该车可选装方形或弧形车厢;选装后密封盖装置;选装多种工作装置。选装工作装置时外形长/后伸(mm)/整备质量(kg)对应关系为:①无上料装置:6450/0/5050;②翻桶装置:6800/350/5250;③半密封翻斗装置:6950/500/5250;④全封闭翻斗装置:6650/200/5370;⑤摆臂装置:6600/150/5370。2,侧防护采用冷弯型钢/Q235,螺栓连接。后防护由专用装置替代。ABS型号/生产厂家:APG3550500A4/浙江亚太机电股份有限公司。
发动机参数
发动机型号 发动机生产企业 排量(ml) 功率(kw)
4KH1CN5HS
4KH1-TCG51
庆铃五十铃(重庆)发动机有限公司
庆铃五十铃(重庆)发动机有限公司
2999
2999
96
88
其它资料
专用功能说明:

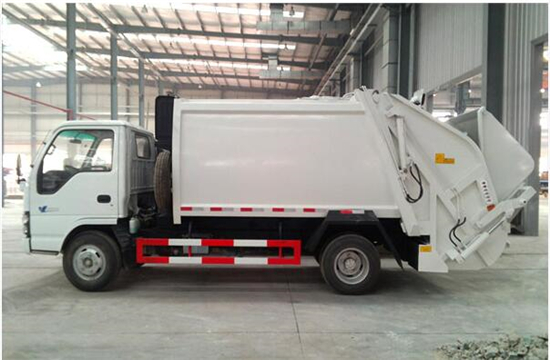

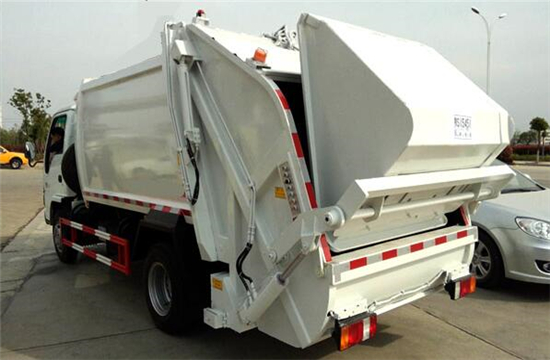

多方位图展示:
※ 详细资料及图片请直接与我公司联系,以上产品介绍仅作参考,定车请以合同内容为准。

专用部分介绍上装部分由密封式垃圾厢、装填器、推铲、液压传动系统和电气控制系统组成。 工作原理及特点描述 整车为全密封型,采用电液一体化技术,借助机、电、液联合自动控制系统,通过车厢、填装器和推铲等专用装置,实现垃圾倒入、压碎或压扁、强力装填,把垃圾挤入车厢并压实和推卸。压缩过程中的污水全部进入污水厢,较为彻底的解决了垃圾运输过程中的二次污染的问题。



专用部分介绍 上装部分由密封式垃圾厢、装填器、推铲、液压传动系统和电气控制系统组成。
工作原理及特点描述 整车为全密封型,采用电液一体化技术,借助机、电、液联合自动控制系统,通过车厢、填装器和推铲等专用装置,实现垃圾倒入、压碎或压扁、强力装填,把垃圾挤入车厢并压实和推卸。压缩过程中的污水全部进入污水厢,较为彻底的解决了垃圾运输过程中的二次污染的问题。
主要性能及特点
① 电、液联合控制 该车的控制系统综合利用了电控和液控的优点,通过电控系统控制液压阀组,提高了使用可靠性和效率。
② 发动机功率输出自动控制 发动机功率输出控制即油门控制可通过电气系统实现全自动控制,满足垃圾压填循环和推挤卸料时对功率的要求,在其它工况下,发动机自动处于怠速状态,可减少功率损耗和故障发生率,降低耗油,提高使用经济性。
③ 框架结构 垃圾箱采用加强梁和钢板焊接而成牢固的框架结构,侧面和顶面为圆弧曲面,外形美观,重量轻,受力好,不变形;推铲由矩管骨架和折面板构成,不仅结构轻巧,又能使垃圾均匀分布,卸料干净彻底;填装器主要由填装器壳体、滑板、刮板等构件组成,各构件采用受力良好的梁板或箱型结构,结构牢固,重量轻。
④ 密封处理消除二次污染 垃圾在压缩装填和运输过程中处于封闭状态。垃圾箱与填装器接合面装有特制的橡胶密封条,采用锁紧装置压缩密封;污水箱上安装有独特的排污阀,密封可靠,不易堵塞。填装器盖选装完全遮盖住填装器投料口,消除转运过程车尾气流扰动造成垃圾尘屑飞扬的现象,外观更加美观。
⑤ 液压举升安全回路 在举升填装器的液压系统中,设置了双向平衡阀。该阀不仅保证了填装器平稳下降,同时隔断了举升油缸与液压胶管的直接连接,即使油管爆裂,填装器也不会突然落下,提高了使用安全性。
⑥ 的电控系统 采用进口PLC(可编程序控制器)集成控制,控制电路在PLC内生成,采用逻辑回路保证各操作指令按顺序执行,同时保证各操作指令之间互锁,外部只有线路连接,降低了故障发生率,避免了误操作造成的事故,提高了可靠性;特别设置的紧急制动按钮可使垃圾压填机构在任何状态或任何位置停止,保障作业人员、设备的安全。
⑦ 填装器与箱体结合采用锁紧机构,滑板采用尼龙滑块导向 填装器与箱体结合部结构合理,并采用锁紧全密封技术。滑板轨道采用高强度锰钢材质整体冲压成型,滑板运动采用尼龙滑块导向。
⑧ 自动、手动操作系统 各机构的工作均有自动和手动两种操作方式,如自动操作出现故障,可用手动操作完成机构作业和卸出垃圾,既保证了垃圾车的高效率工作,又为调试、维修和故障处理提供了极大的方便。
⑨ 方便的操作控制 作业控制盒分别安装在驾驶室内和车尾,驾驶室内的作业控制盒可控制推挤卸料和选择操作模式(如自动或手动),车尾的作业控制盒则控制压填机构和翻桶机构的作业,使用操作十分方便。特别是在垃圾填埋场,作业人员无须下车即可完成卸料和污水排放。
⑩ 高质量的元件 电气、液压系统的关键元器件均采用知名元件,如PLC、多路换向阀组、按钮、油缸密封件等,提高了垃圾车的使用可靠性。
选装多种翻桶(斗)机构 不同用户可根据不同的垃圾搜集方式,选装不同的翻桶(斗)机构:翻标准垃圾铁桶ZBT59003-88(300 L)、塑料垃圾桶(240L)、随车小垃圾斗、密封遮盖式垃圾斗、大垃圾斗。
